1. 耐腐蝕耐磨性能
- 陶瓷密封面：采用氧化鋁陶瓷，硬度達HRA90以上
- 耐腐蝕范圍：可耐受PH0.5-14的強酸強堿介質
- 耐磨性能：耐磨性大于普通金屬閥門

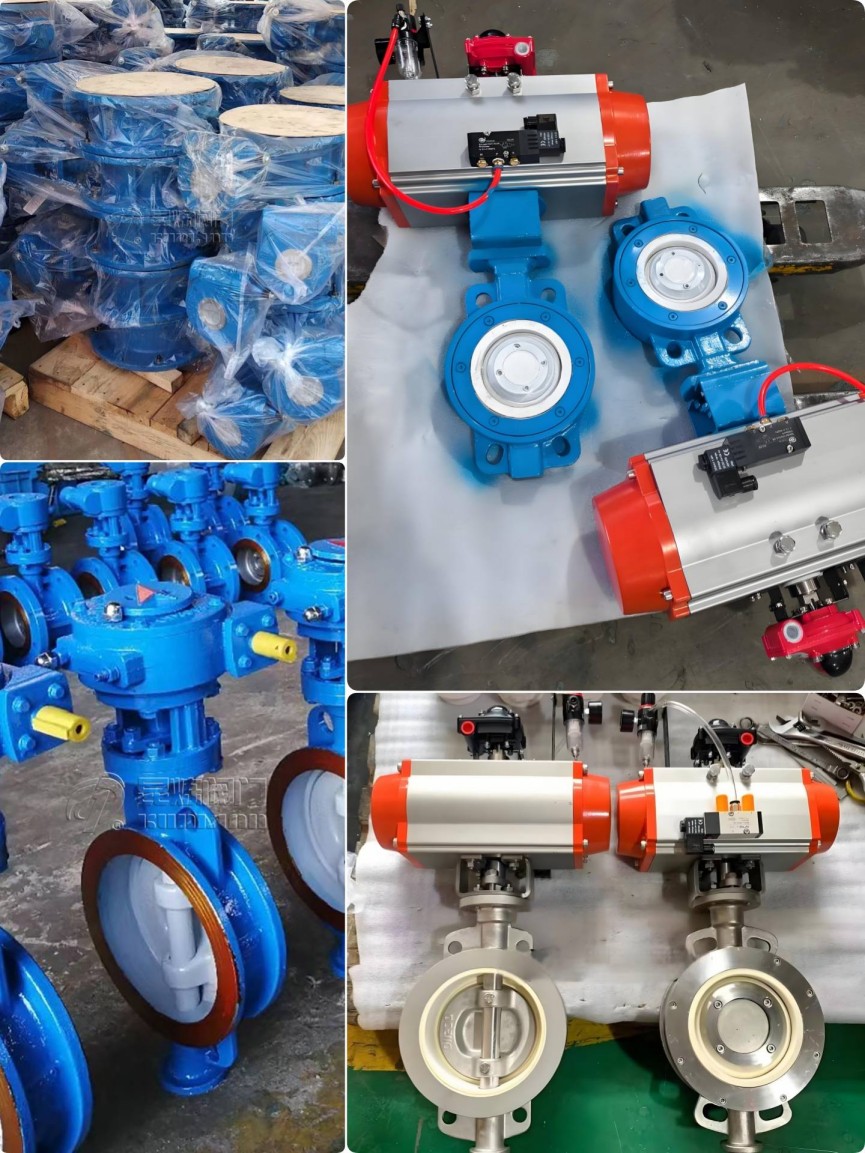

氣動陶瓷蝶閥是一款適合化工酸堿介質、礦山礦漿輸送及煙氣脫硫系統等特殊工況的控制閥門。該產品采用結構陶瓷密封技術，結合氣動執行機構，實現遠程自動化控制。其陶瓷-金屬復合結構設計，使其在強腐蝕、高磨損工況下展現出穩定的性能和較長的使用壽命。
| 特性 | 陶瓷蝶閥 | 陶瓷球閥 |
|---|---|---|
| 結構 | 結構簡單，體積小 | 結構復雜，體積大 |
| 流阻 | 中等流阻 | 低流阻 |
| 成本 | 經濟實惠 | 相對較高 |
| 維護 | 維護簡便 | 維護復雜 |
| 適用介質 | 適合含顆粒介質 | 適合潔凈介質 |
氣動陶瓷蝶閥通過壓縮空氣驅動執行機構，帶動閥桿旋轉90°，使陶瓷閥板從全開位置旋轉至全關位置，實現對介質的切斷或調節控制。調節型閥門可通過定位器實現開度控制。
| 參數名稱 | 技術指標 |
|---|---|
| 公稱通徑 | DN50-DN1200 |
| 壓力等級 | PN10-PN40 |
| 連接方式 | 對夾式/法蘭式/焊接式 |
| 閥體材質 | WCB/CF8/哈氏合金 |
| 密封材料 | 氧化鋁/氧化鋯陶瓷 |
| 氣源壓力 | 0.4-0.7MPa |
A：三個特點：(1)氧化鋁陶瓷密封面；(2)特殊彈性閥座設計補償變形；(3)金屬部件采用雙相鋼或哈氏合金，確保整體耐腐蝕性。
A：針對礦漿特點：(1)采用三偏心結構減少摩擦；(2)閥板邊緣特殊倒角設計；(3)可選配自清潔刮刀裝置；(4)執行機構配備過載保護。
A：選型考慮因素：(1)管道壓力與所需扭矩；(2)開關頻率要求；(3)防爆等級要求；(4)控制方式（開關/調節）；(5)故障安全位置需求。
A：高溫解決方案：(1)采用氧化鋯陶瓷；(2)特殊熱膨脹補償結構；(3)高溫型填料密封系統；(4)可選配散熱片或水冷夾套。
