BZ643TC擺動式進料陶瓷閘閥

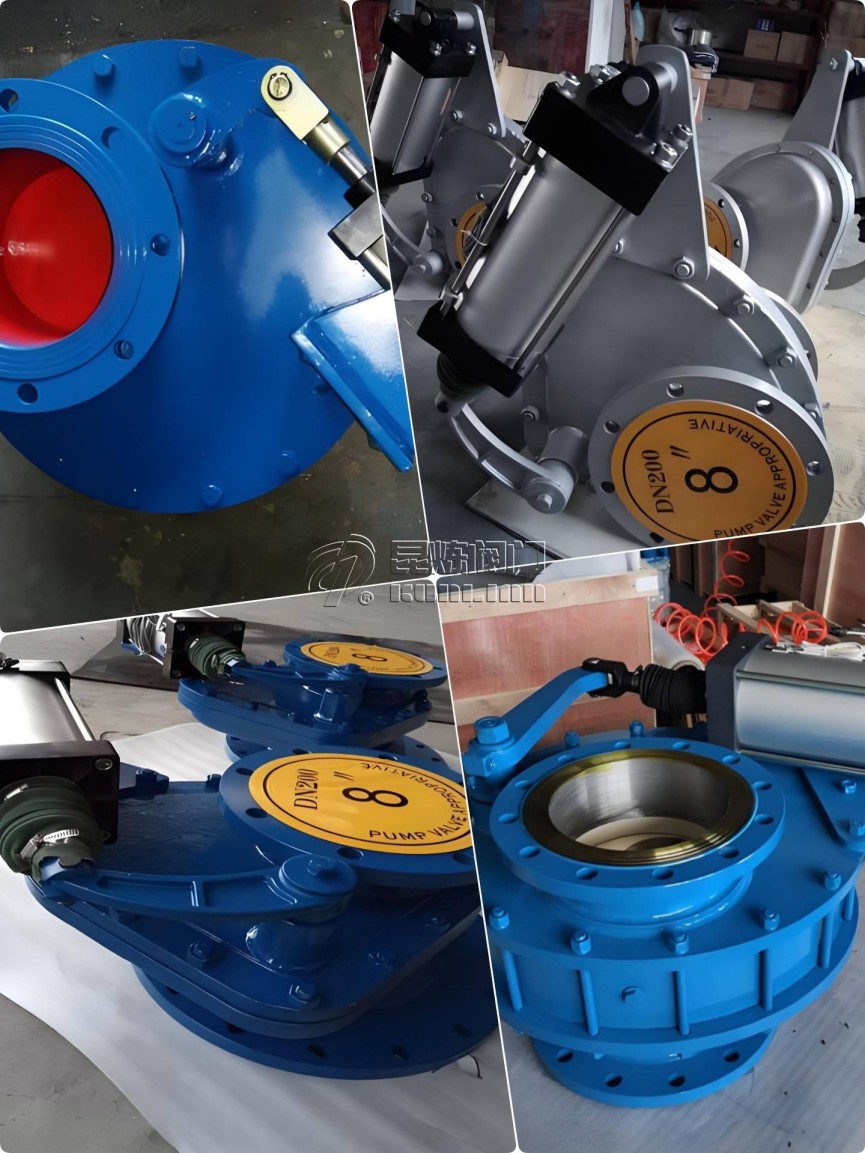

BZ643TC擺動式進料陶瓷閘閥介紹

BZ643TC擺動式進料陶瓷閘閥可替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料門，也可用于礦山、化工等各類有磨損的干灰、水渣等介質的管道上作啟閉之用。使用公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。擺動式進料陶瓷閘閥關閉后任何方向全部密封，閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件，密封面采用陶瓷硬密封件。擺動式進料陶瓷閘閥料口全流通無阻擋物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。擺動式進料陶瓷閘閥采用增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。

零件明細 Parts Details

序號	名稱	材料	序號	名稱	材料
1	主閥體	WCB	6	閥座	工程陶瓷
2	閥蓋	WCB	7	閥板支架	WCB
3	氣動裝置	組合件	8	軸	45#
4	彈簧	50CrVA	9	雙頭螺栓	35CrMoVA
5	閥板	WCB+工程陶瓷	10	螺母	25

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度：廠標
• 法蘭尺寸：JB/T 79.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

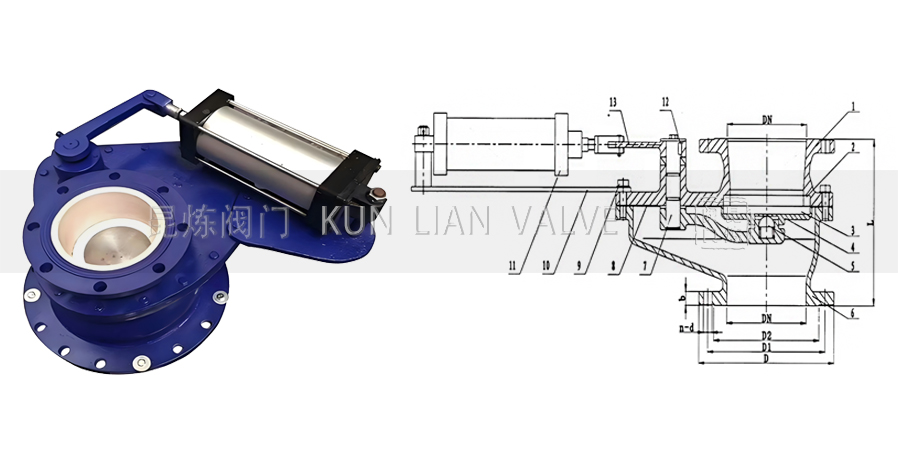

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	PN(Mpa)	L	D	D1	D2	b	n-d
80	1.0	230	200	160	132	20	8-φ18
100		250	220	180	156	20	8-φ18
125		265	250	210	184	22	8-φ22
150		265	285	240	211	24	8-φ22
200		310	340	295	266	24	8-φ22
250		395	405	350	319	26	12-φ26
300		450	460	400	370	28	12-φ26
350		500	520	460	429	30	16-φ26

獲取BZ643TC-擺動式進料陶瓷閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

BZ643TC-擺動式進料陶瓷閘閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
