H72TC對夾陶瓷止回閥

H72TC對夾陶瓷止回閥介紹

H72TC對夾陶瓷止回閥適用于電廠干灰系統倉泵的進出料門，也可用于礦山、化工等各類有磨損的干灰、水渣等介質管道的止回裝置。公稱壓力1.0MPa，適應溫度≤200℃。其閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件，密封面采用陶瓷硬密封件；料口耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。本閥采用增韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。

零件明細 Parts Details

序號	名稱	材料
1	閥體	WCB
2	閥座	工程陶瓷
3	閥板	WCB+工程陶瓷
4	彈簧	0Cr18Ni10
5	閥蓋	WCB

應用規范 Application Specifications

標準

• 設計與制造：GB/T 12224
• 結構長度：GB/T 12221
• 法蘭尺寸：JB/T 79.1
• 檢驗與試驗：GB/T 9092
• 材料：碳鋼 GB/T 12229、不銹鋼 GB/T 12230
• 標志：GB/T 12220

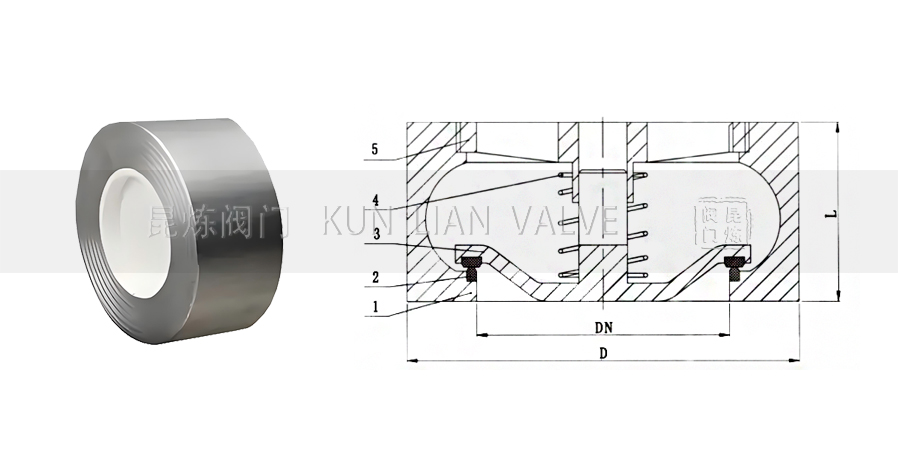

結構圖 Structural Diagram

外形尺寸 External Dimensions

DN	L	D
50	43	100
65	46	120
80	46	135
100	52	155
125	56	185
150	56	210
200	60	265
250	68	320
300	78	375
350	78	435
400	102	485
450	114	545
500	127	608
600	154	718

獲取H72TC-對夾陶瓷止回閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

H72TC-對夾陶瓷止回閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
